电子工具箱app

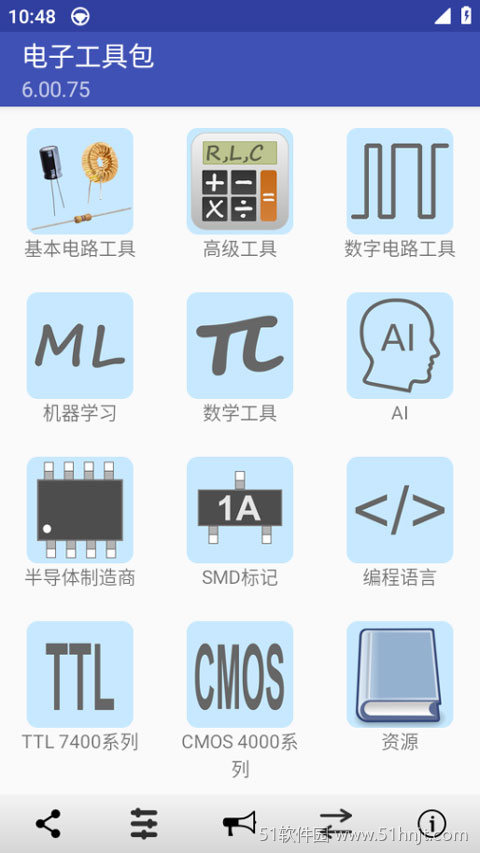

　　电子工具箱app(Electronics Toolbox)是由Peter Ho开发的一款电子电路计算和专业技术资料查询的应用程序，主要针对电子工程师、电子专业的学生以及对电子电路设计感兴趣的人员。硬件开发人员以及电子爱好者。软件把常用的电路计算器、元件标识查询、数字逻辑工具和电子参考资料都集中到手机上了，在学习电路、检修电路板或者进行简单的硬件设计的时候可以直接找到相应的工具。

　　它不同于一般的手机工具箱，主要的功能是模拟电路、数字电路以及电子元件等。除了欧姆定律、电阻串并联等基本计算外，还会提供SMD元件标识、集成电路引脚资料、PCB走线宽度计算以及电路公式查询。常用的计算、资料查找等功能支持离线使用，不需要每次打开网页去搜索。

　　软件功能

　　电路计算、元件参数换算

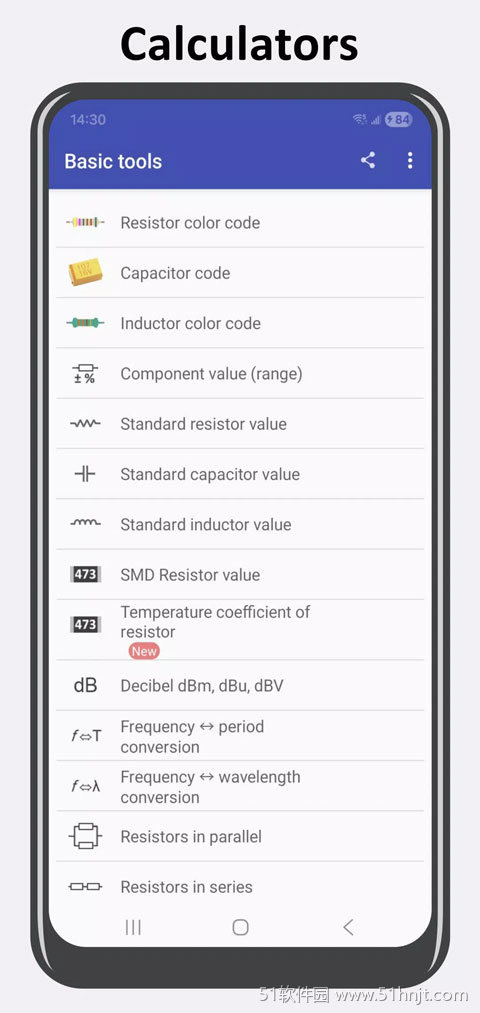

　　基本计算工具有欧姆定律、电压分压、电阻串联与并联、电感和电容电抗、RC充电时间常数、RC/RL/LC电路、运算放大器、LED、电池容量及惠斯通电桥等等。涉及到滤波电路、555定时器、BJT偏置和稳压电路的时候，也可以找到相应的计算工具。

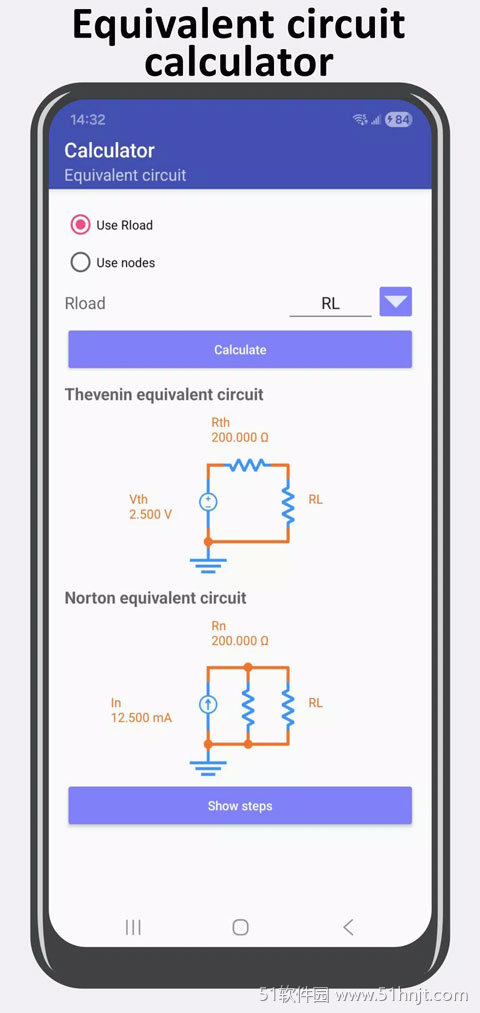

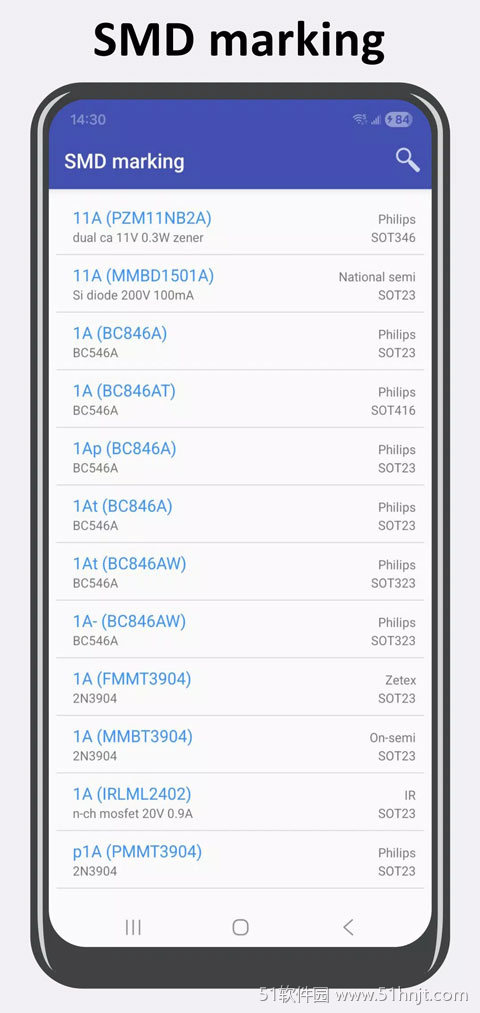

　　对于要进行更加复杂的分析的用户，该软件还提供了节点分析计算器，可以计算出电路节点电压以及支路电流;戴维南、诺顿等效电路计算器是用来简化电路分析的。电阻色环、电感色码以及SMD电阻标记都可以被查询到，在元件识别和维修场景中非常适用，EIA-96标记也包括在查询范围之内。

　　数字电路、电子资料

　　数字工具包括进制转换、逻辑门、R-2R电阻网络数模转换、模数转换、七段数码显示、布尔函数化简、半加器与全加器、同步计数器，以及CRC-8、CRC-16等。CRC-32、汉明码等计算。

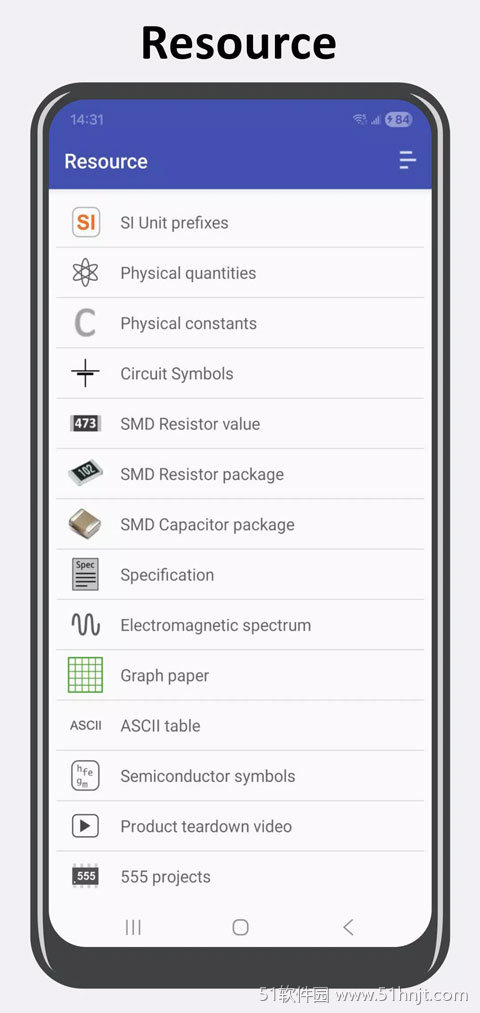

　　资料查询部分包含SI单位前缀、物理量、电路符号、74xx系列和CMOS 40xx系列芯片资料、引脚定义、导线规格及载流量等等。软件还会提供C、C++、Python、Rust等多种编程语言的参考代码，并且会列出一些常用的树莓派Linux命令。当要查找电子公式的、元件资料或者芯片引脚的时候，可以直接在相应的类别里去查。

　　软件区别

　　电子工具箱有基本版和PRO高级功能解锁版。基本版有广告，部分功能是免费使用的;PRO解锁之后可以解除元件数值组合的数量限制，并且可以用上更多的高级计算工具以及资料。

　　比如基础版的元件数值组合计算有数量限制，PRO可以取消该限制，并支持选择1%、5%、10%和20%等元件容差选项。复杂的矩阵、π型和T型衰减器、线圈电感、零点计算器以及其他各种电子资料也都属于PRO解锁的内容。高级功能以一次性购买解锁的方式存在，并不等于按照月或者年进行订阅。

　　在 Google Play 上也有单独的 Electronics Toolbox Pro 应用，和基础版不是一个安装包。在下载的时候要根据自己的需求以及页面上所显示的实际版本来选择，不能把基本版和PRO版的功能范围弄混。

　　适用场景

　　电子专业的学生可以利用它来帮助自己去理解和掌握电阻、电容、滤波器、运算放大器和数字逻辑等相关知识;维修人员可以查看电阻色环、SMD标识以及芯片引脚的数据;硬件开发人员可以利用PCB走线宽度、电池容量、电路节点分析等工具来进行初步估算。

　　如果日常工作经常要查阅电路公式、换算参数或者核对元件资料的话，那么电子工具箱就可以当作随身参考工具了。它主要是用来做计算和资料查询的，并不是全电路仿真或者PCB设计软件，复杂的工程设计还需要配合专业的开发工具来完成。
